隨著科技的不斷發展，半導體行業的市場需求日益增長。而作為半導體行業的重要基礎材料，薄膜在生產過程中的質量控制顯得尤為關鍵。因此，半導體薄膜表面檢測設備的出現，為半導體行業提供了有效的解決方案。本文將為您介紹一款專業的薄膜瑕疵檢測設備廠家直銷的產品，讓您的生產更高效!

　　一、引言

　　半導體薄膜是一種非常薄且具有優異光學性能的材料，廣泛應用于電子器件、顯示器、太陽能電池等領域。然而，由于生產工藝和環境因素的影響，薄膜表面可能會出現一些瑕疵，如微小劃痕、氣泡、裂紋等，這些瑕疵會影響薄膜的光學性能和使用壽命。因此，對半導體薄膜進行表面檢測和質量控制至關重要。

　　二、產品介紹

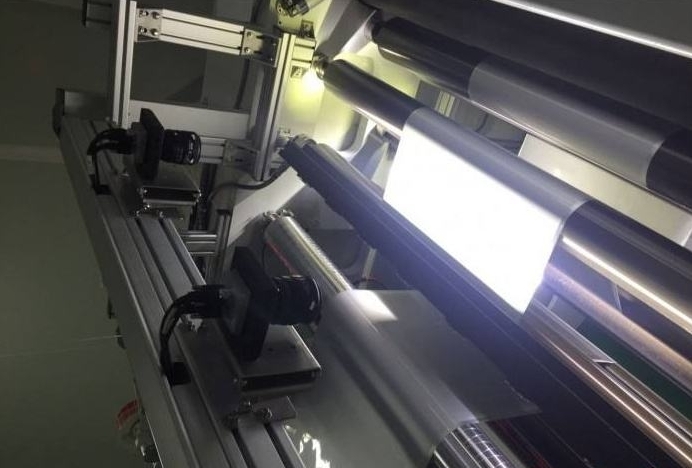

　　為了滿足市場對高品質半導體薄膜的需求，我們特推出一款專業的薄膜瑕疵檢測設備廠家直銷的產品。該設備采用先進的光學成像技術和圖像處理算法，能夠快速準確地檢測出薄膜表面的瑕疵，并提供詳細的瑕疵分布圖和數據分析報告，幫助用戶優化生產工藝和提高產品質量。

　　1.高精度：該設備采用高分辨率的光學鏡頭和高靈敏度的圖像傳感器，能夠?qū)崿F(xiàn)薄膜表面的高精度檢測。

　　2.多功能：除了常規的瑕疵檢測功能外，可根據不同的檢測場景進行調整。

　　3.易操作：采用觸摸屏和圖形化界面設計，操作簡便直觀，即使是初次接觸的用戶也能快速上手。
